ROTOPLAT 708

Descrizione

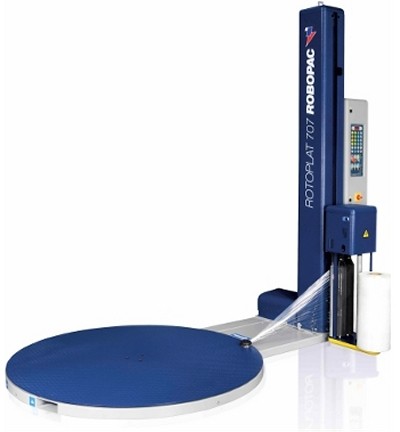

ROTOPLAT 708 PVS
ROTOPLAT TP 708 PVS

La gamma Rotoplat rappresenta una serie completa di avvolgitori a tavola rotante convenzionale e trans-pallet per la stabilizzazione dei carichi mediante film estensibile. Caratteristiche e prestazioni sono state curate e seguite partendo dalla lunghissima esperienza Robopac nella costruzione di macchine per l'avvogimento su pallet. La qualità dei materiali e le elevate caratteristiche tecniche di tutti i componenti meccanici ed elettronici usati si uniscono all'attenzione e precisione dei processi industriali, per portare sul mercato prodotti dagli elevatissimi standard in termini di prestazioni, sicurezza e durabilità. Gli avvolgitori ROTOPLAT sono da sempre sinonimo di grande affidabilità operativa, semplicità d'uso, facilità di manutenzione e, sopratutto, rigoroso rispetto delle norme di sicurezza. Il nuovo basamento a inforcabilità anteriore e posteriore garantisce il massimo della flessibilità nella movimentazione della macchina.

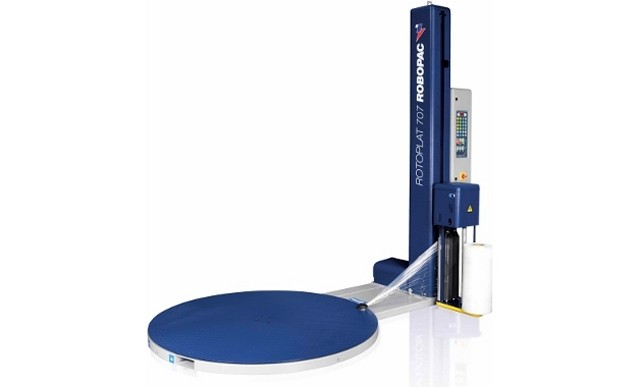

ROTOPLAT708PVS


Caratteristiche

 Basamento.jpg Miniatura
Basamento
Il nuovo basamento a inforcabilita' anteriore e posteriore garantisce il massimo della flessibilita' nella movimentazione della macchina. Il piatto è montato su rulli a sfere ad alta capacità di carico. Il trascinamento del piatto avviene per mezzo di una catena ad alta resistenza, per evitare slittamenti ed assicurare l'assoluta costanza nella rotazione. Il piatto è costruito in lamiera striata per assicurare una maggiore aderenza del bancale evitando così scivolamenti del prodotto durante l'avvolgimento.
Fasciatrice ROTOPLAT707/CarrelloPVS.jpg Miniatura

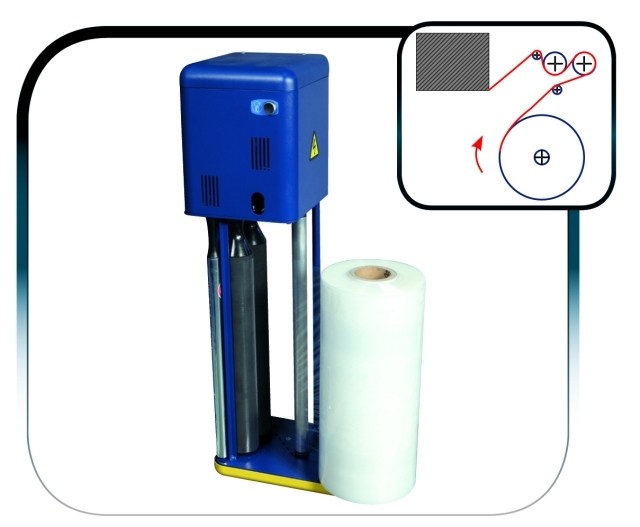

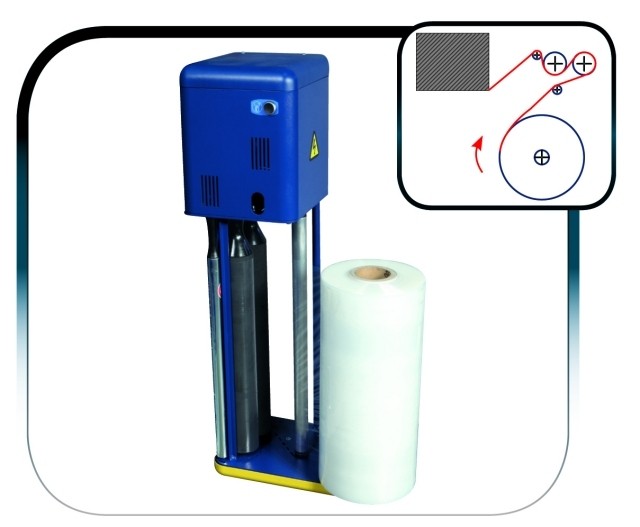

CARRELLO PVS
Carrello a rulli di prestiro a doppia motorizzazione indipendente con regolazione da quadro del rapporto di prestiro da 0% a 400%.
Forza di deposito del film sul carico regolabile da quadro e controllata da dispositivo elettronico brevettato.
Sistema “QLS”(quick load system) per l’inserimento rapido del film.
 Pannello507.jpg MiniaturaNel nuovo pannello di controllo è stato inserito il pulsante di STOP CICLO per una maggiore facilità di azionamento.
PARAMETRI SELEZIONABILI DA PANNELLO
• Velocita' rotazione tavola
• Tensionamento film
• Prestiro film
• Velocita' salita/discesa carrello
• Avvolgimenti alla base del pallet
• Avvolgimenti alla sommita' del pallet
• Partenza fasciatura con offset da terra
•Ritardo fotocellula
CICLI IMPOSTABILI E PROGRAMMI PERSONALIZZABILI
• Ciclo mettifoglio
• Ciclo pressore (pressore opzionale)
• Ciclo con fasciature di rinforzo
• 4 programmi con parametri definiti dall'utente
 Arrestoinfase.jpg Miniatura
Arresto in fase
L'arresto in fase, che consente all'operatore di riprendere il pallet sempre nella stessa posizione di inizio ciclo, comporta grandi vantaggi aumentando l'efficienza delle operazioni di imballaggio. L'avvio e l'arresto della tavola sono controllati da inverter per cui il ciclo di avvolgimento termina sempre nella posizione di inizio.
La presenza del motoriduttore a vite senza fine consente la movimentazione del pallet senza mai perdere la fase.

Dati tecnici

Dati tecniciROTOPLAT 708PVS - 708TP/PVS

Carrello PDSPrestiro  a doppio motore con controllo del tiro
Diametro piattoØ 1650 mm.
Velocità rotazione tavola4÷12 rpm
Inforcabilità (707PVS)Anteriore e posteriore
Inforcabilità (707TP PVS)Posteriore
Tensione di alimentazione230 Volt 1 Ph - 50/60 Hz
Potenza installata1,5 kW
Arresto in fase+/-20 mm
Rapporto di prestiro 0-400%
Avvio progressivoSTD
Dimensioni massime prodotto(LxW)1000 x 1200 mm.
Altezza utile massima prodottoh 2200 mm.
Peso massimo del carico (707PVS)2000 Kg.
Peso massimo del carico (707TP PVS)1200 Kg.
Diametro esterno max bobinaØ est. 300 mm.
Altezza bobina filmh 500 mm.
Spessore film17÷35 µm
Diametro internoØ int. 76 mm.
Peso max20 Kg.

Versione Transpallet

Fasciatrice ROTOPLAT TP 307 FR Miniatura

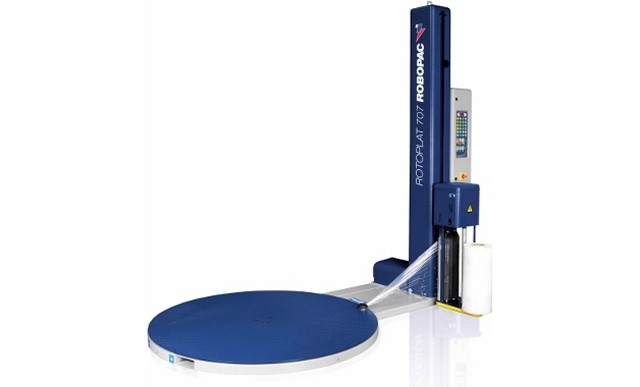

Fasciatrice ROTOPLAT TP 708 PVS
Particolare piatto
