Spitlabel II Configurazione 1 Asse

Descrizione

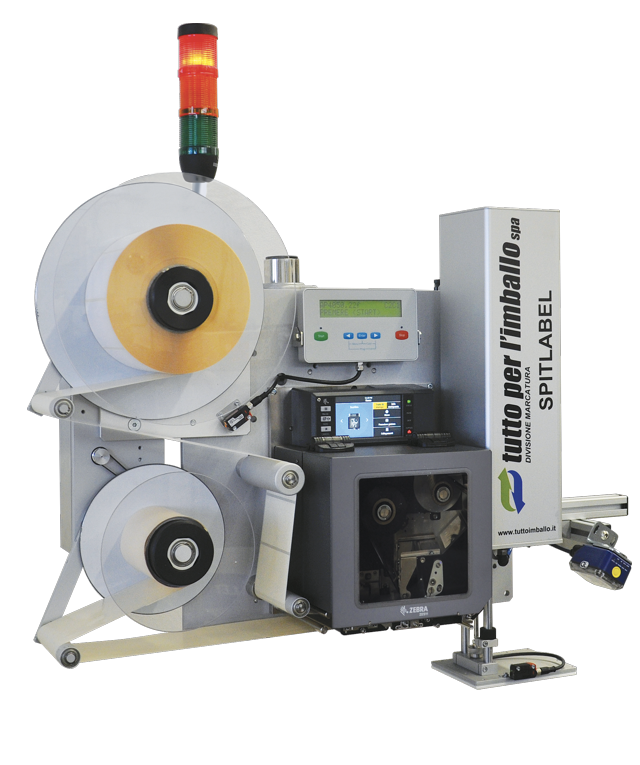

SPITLABEL II
Stampa e applica

SPITLABEL II è un etichettatrice modulare per la stampa e applicazione di etichette adesive in linea. La stampa è generata con la collaudata tecnologia a trasferimento termico di nastro mentre l’applicatore è configurabile in funzione della linea produttiva e della geometria del prodotto. Progettato per ambienti produttivi integra caratteristiche di gestione e controllo avanzate. Realizzabile in esecuzione destra o sinistra è abbinabile al supporto da terra universale che ne consente l’inserimento direttamente sulla linea produttiva. Grazie a 4 porte di comunicazione: LAN 10/100, USB, seriale e parallela, il sistema si collega facilmente con applicazioni esistenti. SPITLABEL II stampa e applica etichette adesive con testi immagini e codici a barre mono e bidimensionali conformi alla specifica internazionale GS1. Applicazione con raggiungimento dell’oggetto da etichettare con cilindro pneumatico. Questa caratteristica consente la gestione della stampa e applicazione in tempo reale. Applica dall’alto, di lato e dal basso. Il sistema è facilmente configurabile per lavorare in diverse modalità e quindi soddisfare anche le installazioni più difficili;
1) Impulso di start - Stampa etichetta - estende il cilindro e applica.
2) Stampa etichetta - estende il cilindro - Impulso di start - applica a getto d’aria.
3) Ricezione dati - stampa etichetta - Impulso di start - estende il cilindro e applica.
4) Ricezione dati - stampa etichetta - estende il cilindro e applica.
Spitlabel II


Caratteristiche configurazione 1 Asse

Configurazione 1 Asse

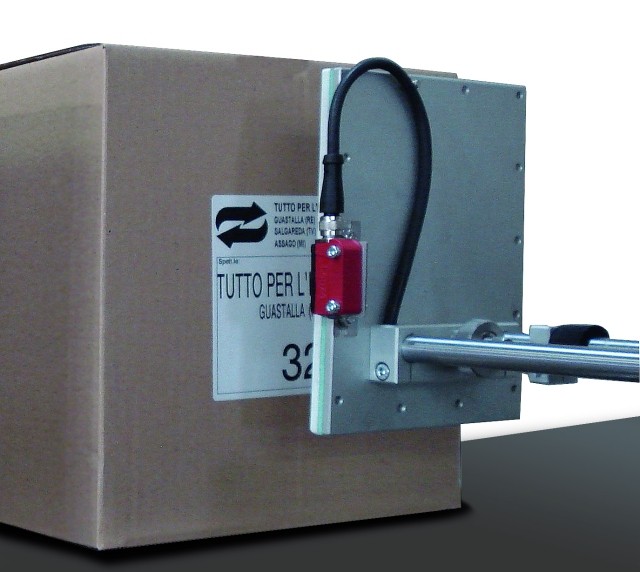

Applicazione con raggiungimento dell’oggetto da etichettare con cilindro pneumatico.
Questa caratteristica consente la gestione della stampa e applicazione in tempo reale.

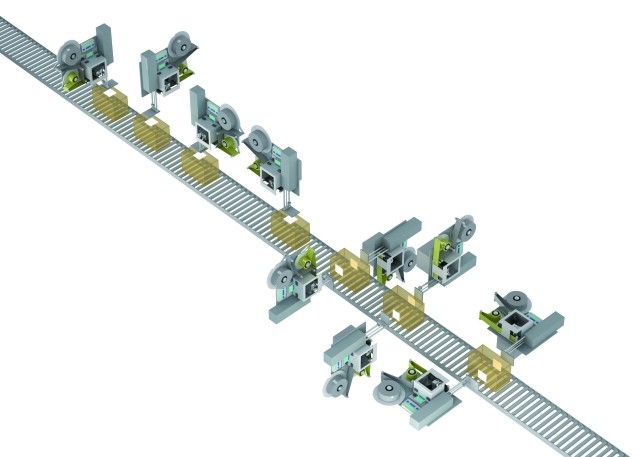

Applica dall’alto, di lato e dal basso.
Il sistema è facilmente configurabile per lavorare in diverse modalità e quindi soddisfare
anche le installazioni più difficili.
1) Impulso di start - Stampa etichetta - estende il cilindro e applica.
2) Stampa etichetta - estende il cilindro - Impulso di start - applica a getto d’aria.
3) Ricezione dati - stampa etichetta - Impulso di start - estende il cilindro e applica.
4) Ricezione dati - stampa etichetta - estende il cilindro e applica.

Gruppo Applicatore

Dati Tecnici GRUPPO APPLICATORE
Gruppo stampa standard A Class - Datamax O’Neil - (Avery, Carl Valentin, Sato, Zebra -opz.)
Struttura Alluminio anodizzato e acciaio inox
Esecuzione Versione Destra o Sinistra
Controller digitale 5 tasti di navigazione e display LCD - 40 caratteri - multilingua
Interfaccia applicatore USB port - diagnostica e back-up parametri applicatore
Connettori M12 Per sensori, lampada allarme e segnali input /output
Regolazione ritardo Digitale da controller
Ingressi e uscite Start, Trigger, Ready, Sync, Print, Re-print, optoisolati
Allarmi Fine carta, fine nastro, errore ciclo
Alimentazione elettrica 90-263 VAC, 48-63 Hz, 600 W - gruppo stampa compreso
Alimentazione aria compressa 6 bar ÷ 8 bar
Consumo aria Max 60 Nl/min, peak flow 100 l/min - (0,8-1 lt circa per ciclo tipico)
Temperatura d’esercizio 5 °C ÷ 35 °C - umidità relativa 20÷ 90 % senza condensa
Rumorosità < 80 db (A)
Peso     32 kg. con gruppo stampa modello A Class

Versioni

Versioni
SPITLABEL II AXXXX L Lama Applicazione a sfridamento versione senza controller
SPITLABEL II AXXXX 1 Asse Applicazione con cilindro pneumatico lineare
SPITLABEL II AXXXX 2 Assi Applicazione con assi controllati elettronicamente
SPITLABEL II AXXXX 90° Applicazione con cilindro pneumatico rotativo
SPITLABEL II AXXXX 90° T Applicazione con cilindro pneumatico rotativo trasversale
AXXXX Vedi tabella gruppo stampa
Portabobina etichette Esterno Ø 300 mm. - anima Ø 76 mm.
Riavvolgitore siliconata Motorizzazione passo
Dimensione etichetta minima 19 mm. x 19 mm.
Dimensione etichetta massima 120 mm. x 170 mm. - 160 mm. x 220 mm.(opz)
Velocità applicazione Max 90 etichette/minuto in funzione della configurazione
Piattello porta etichetta Intercambiabile in pochi secondi - sgancio rapido
Distanza applicazione 0 mm. ÷ 50 mm.
Precisione Fino a +/- 1 mm. in funzione della configurazione

Accessori

Accessori
Cilindro pneumatico (1 asse) Corsa 250 mm. (203 utile) standard - Corsa 500 mm. (453 utile) opzionale - Corsa 600-800-1000 mm. a richiesta
Cilindro pneumatico rotativo (90°) Kit applicazione 90° 200 mm. - Kit applicazione 90° 400 mm.
Sensori & dispositivi Kit corsa variabile - Pre-allarme fine etichette - Lampada di segnalazione dello stato a tre colori
Portabobina etichette Esterno Ø 400 mm. - anima Ø 76 mm.
Set dischi esterni Guida carta e siliconata

Gruppo Stampa

Dati Tecnici GRUPPO STAMPA
Tecnologia di stampa Trasferimento termico con nastro
Lunghezza di stampa 6 mm ÷ 2.500 mm
Temperatura d’esercizio  5 °C ÷ 35 °C - umidità relativa 20÷ 90 % senza condensa
Polvere Non conduttiva e o corrosiva
Radiazioni elettromagnetiche Campi RF moderati sono tollerati
Protezione testina di stampa Arresto e ripartenza automatica per sovraccarico
Orologio    Integrato - stampa data e ora
Porte di comunicazione
USB, Parallela Centronics®, Seriale RS232 (DB-9), Ethernet 10/100 interna Opzionale: LAN wireless 802.11b/g interna
Software Dmx Net manager. Utility per la configurazione DPL - Windows Driver Emulazioni PL-Z Zebrae PL-I Intermec
Tipo supporti Etichette in bobina montate su carta siliconata con o senza tacca
Materiali Carta, carta termica, poliestere, PVC, materiali plastici derivati in genere (salvo approvazione ufficio tecnico)
Garanzia stampante * 1 anno (*se utilizzata con materiali approvati)
Garanzia testa di stampa* 1 anno o 25 km di stampa (*se utilizzata con materiali approvati)
Opzioni  LAN wireless interna (DMXrfNET II) Economizzatore di nastro / RFID codifica EPC Global Class 1 Gen 2 / Host USB/SDIO
Memoria    8MB Flash - 16MB DRAM
Codici a barre
Simbologie 1D:Code 39,UPC-A,UPC-E,2/5 interleaved,Codice 128,EAN-8,EAN-13, HIBC,Codabar,Plessey, addendum UPC da 2
a 5 cifre,Codice 93,Postnet,UCC/EAN/GS1-Simbologie 2D:MaxiCode,PDF417,Datamatrix,Codice QR,Aztec,TLC 39,Micro PDF417
Tipi di font pre-installati Dieci tipi di font alfanumerici
Tipi di font scaricabili True-Type, Bitmap
Set caratteri Oltre 50 set di caratteri pre-installati; Supporto Unicode/UTF8
Grafici Supportati File: .PCX, .BMP e .IMG
